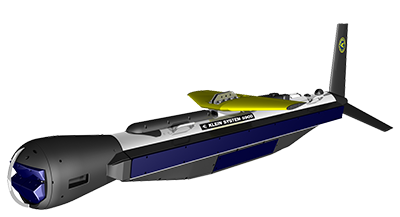

Klein公司多波束側掃聲吶系統
產品信息
傳統的側掃聲吶單側采用單波束對海底形成圖像。這種類型聲吶的物理機制導致沿航跡分辨率隨量程的增大而下降，并且拖曳速度需要小于5節才能保證100%海底覆蓋。Klein System 5000是第一款使用多波束技術的側掃聲吶系統，通過束控和動態聚焦技術，并在每側同時生成5個相鄰的平行波束，實現高速100%海底覆蓋，同時大大提高了沿航跡分辨率。減少海上掃測時間，大大降低了測量成本。廣泛應用于高速掃雷、港口安全、管線和路由調查?，F(xiàn)推出改良版System 5000 V2側掃聲吶。
Klein 5900高分辨率多波束側掃聲吶(MBSS)對其上一代產品5000的性能做了改進，通過采用先進的信號處理技術和出色的聲學設計，沿航跡目標分辨率整體提高超過25%。Klein 5900使用了兩倍于5000的聲學通道，增加了頻率和聲學孔徑長度，產生更高分辨率的沿航跡圖像。此外，還可以選配測深聲吶。
System 5000 V2
產品特點
勘測模式下量程增大到250m
高航速，100%海底覆蓋
多波束側掃聲吶技術
堅固的不銹鋼結構 — 像坦克一樣堅固
500m耐壓水深(200m測深選配)
相位差分條帶測深
基本參數
頻率：100 kHz/500 kHz
波束開角：
水平0.7°@ 100 kHz，0.21°@500 kHz，垂直40°
最大量程：600 m @ 100 kHz，150 m @ 500 kHz
額定深度：1500m
產品特點
1.8 m 長陣列，600 kHz 操作頻率，分辨率是 System 5000的兩倍
集成了自由度為 6°的姿態參考單元(MRU) ，用于動態數字波束穩定
FM-Chirp發射編碼，極低噪音采集和28位模擬數字轉換器，以成為高動態量程聲吶系統。
動態聚焦，高像素密度圖像為目標/陰影清晰度增強對比
用于環境快速評估的條帶測深
K-Wing IV 壓沉器提供穩定性，橫搖偏移，壓沉和緊
基本參數
頻率：600kHz
技術：具有動態聚焦和動態孔徑的多波束聲吶（保持100％的海底覆蓋，每側多達20個光束）
航速：2-14節（100% 海底覆蓋情況下）
沿航跡分辨率：
6.2cm@ 50 m 量程 (常量)
15.5cm@ 75 m 量程
15.5 cm @ 125 m 量程[0.07°波束寬度]
垂直航跡分辨率：3.75cm
發射脈沖：CW，FM-Chirp
